XVF

Scritto da Superuser il . Pubblicato in Trasportatori.

XVF
Trasporto in fase diluita

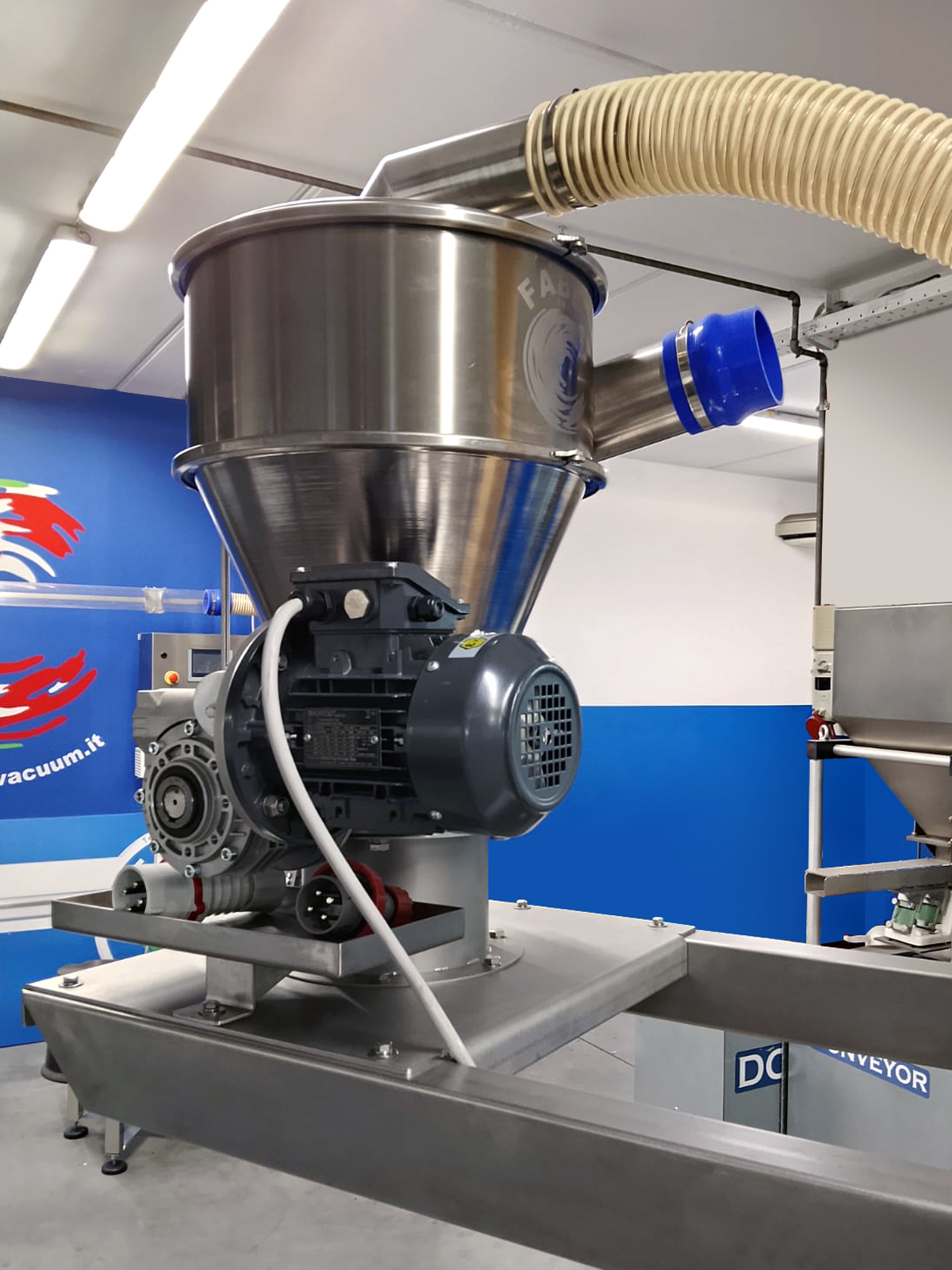

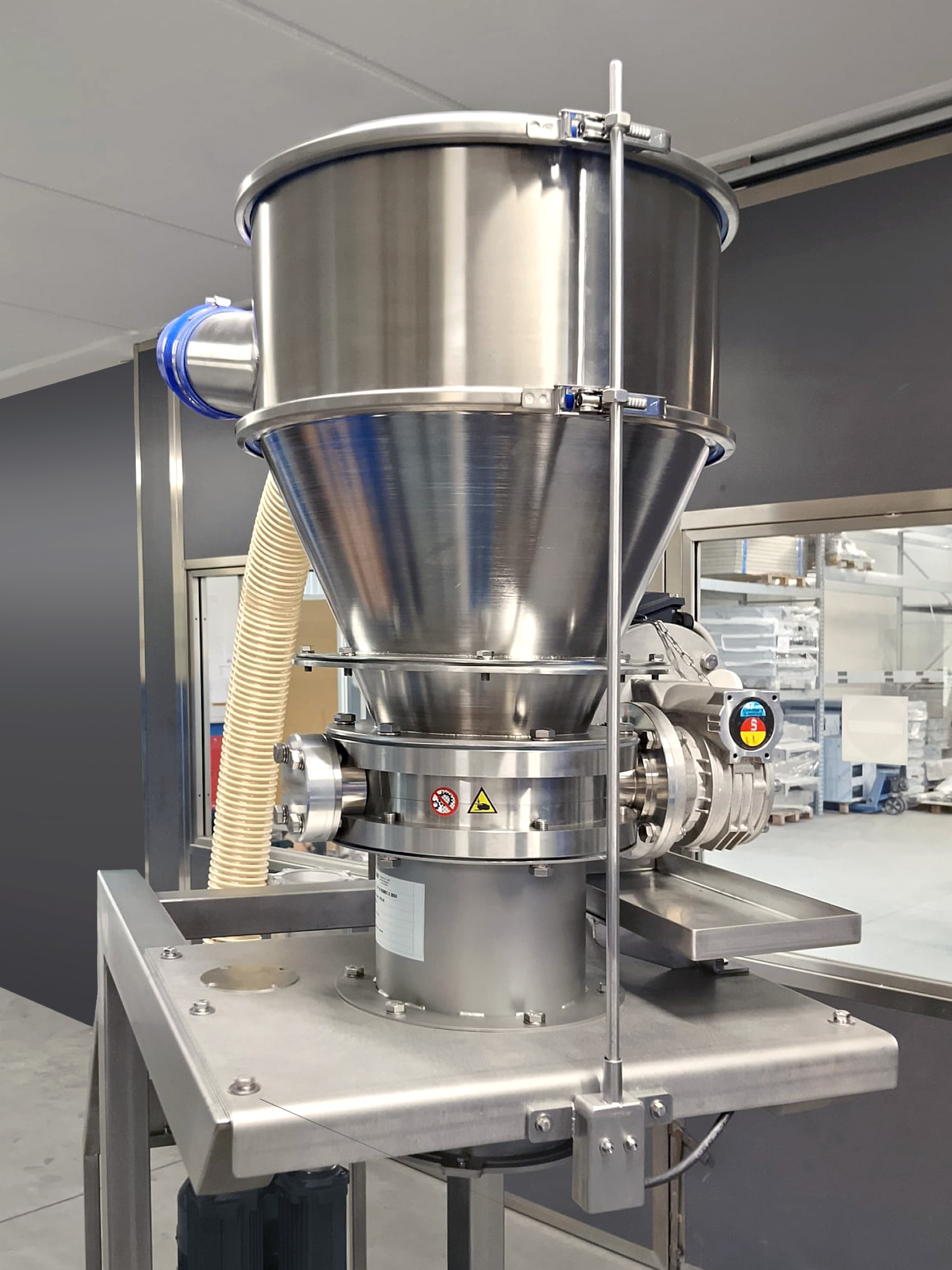

Convogliatore XVF

Nuovo Convogliatore mod. XVF per aspirazione Scarico Continuo

Trasporto in fase diluita
Il presente documento illustra le caratteristiche tecniche e funzionali del nuovo Convogliatore MODELLO XVF , progettato per garantire uno scarico continuo, controllato e affidabile di materiali sfusi in impianti industriali.
Il sistema nasce dall’esigenza di ottimizzare i processi di trasferimento e dosaggio di polveri e granulari, assicurando elevata efficienza operativa, riduzione delle perdite di carico e massima tenuta tra ambienti a pressione differenziata a scarico costante volume

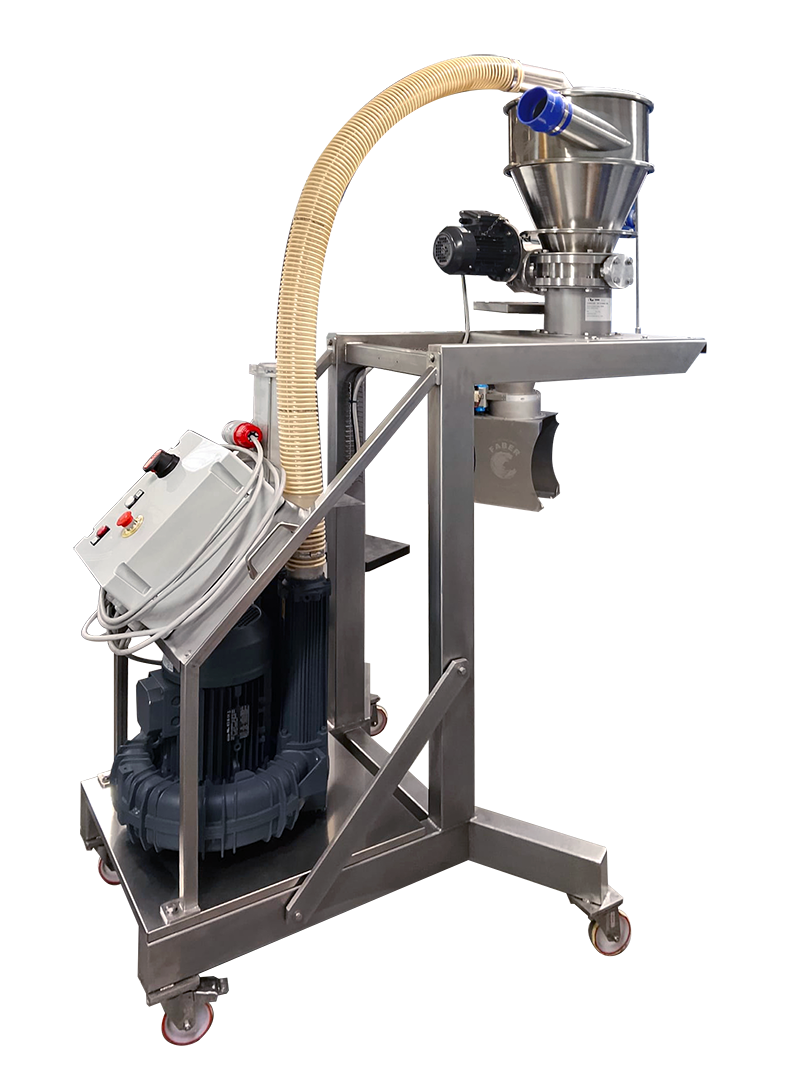

*FORNIBILE ANCHE CON TELAIO CARRELLATO realizzabile custom a seconda delle esigenze del cliente
Descrizione del Sistema
Il convogliatore è costituito da:
  • Struttura portante in acciaio al carbonio o inox AISI 304/316
  • Sistema di trasporto dedicato comprensivo di soffiante elettrica
  • Valvola rotativa per scarico continuo
  • Motoriduttore ad alta efficienza
  • Quadretto di comando
  • Telaio di supporto su richiesta e realizzabile custom
La valvola a rotocella rappresenta l’elemento centrale del sistema, consentendo il trasferimento continuo del materiale
Principio di Funzionamento
Il materiale viene convogliato all’interno del sistema di trasporto fino alla rotocella, dove:
  1. La rotazione controllata trasferisce il materiale verso lo scarico.
  2. Il sistema garantisce flusso costante e regolabile.
Questo meccanismo permette uno scarico continuo, uniforme e modulabile in funzione delle esigenze produttive.
Caratteristiche Tecniche Principali
  • Portata regolabile in funzione del numero di giri (INVERTER OPTIONAL)
  • Ridotta manutenzione
  • Struttura modulare
Vantaggi Operativi
  • ✔ Continuità del processo produttivo
  • ✔ Riduzione dei tempi di fermo impianto
  • ✔ Migliore controllo del flusso di materiale
  • ✔ Minimizzazione dispersione polveri
  • ✔ Ottimizzazione dei consumi energetici
  • ✔ Elevata affidabilità nel lungo periodo
Vantaggi per il tuo impianto
  • Migliora la continuità produttiva
  • Minimizza i fermi macchina
  • Facilmente integrabile in impianti esistenti
Applicazioni

Il sistema è idoneo per:
  • Industria alimentare
  • Industria chimica
  • Cementifici
  • Impianti di trattamento rifiuti
  • Settore farmaceutico
  • Produzione mangimistica
Il nuovo Convogliatore con mod. XVF rappresenta una soluzione tecnologicamente avanzata per la gestione efficiente dei materiali sfusi con potenze impegnate ridotto data l’alimentazione in continuo
Grazie alla combinazione tra robustezza strutturale e continuità operativa, il sistema si configura come una scelta strategica per aziende orientate all’ottimizzazione dei processi produttivi e alla riduzione dei costi operativi.
Richiedi una consulenza tecnica
Il nostro ufficio tecnico è a disposizione per dimensionamento e configurazione su misura.
Contattaci per ricevere una proposta personalizzata.

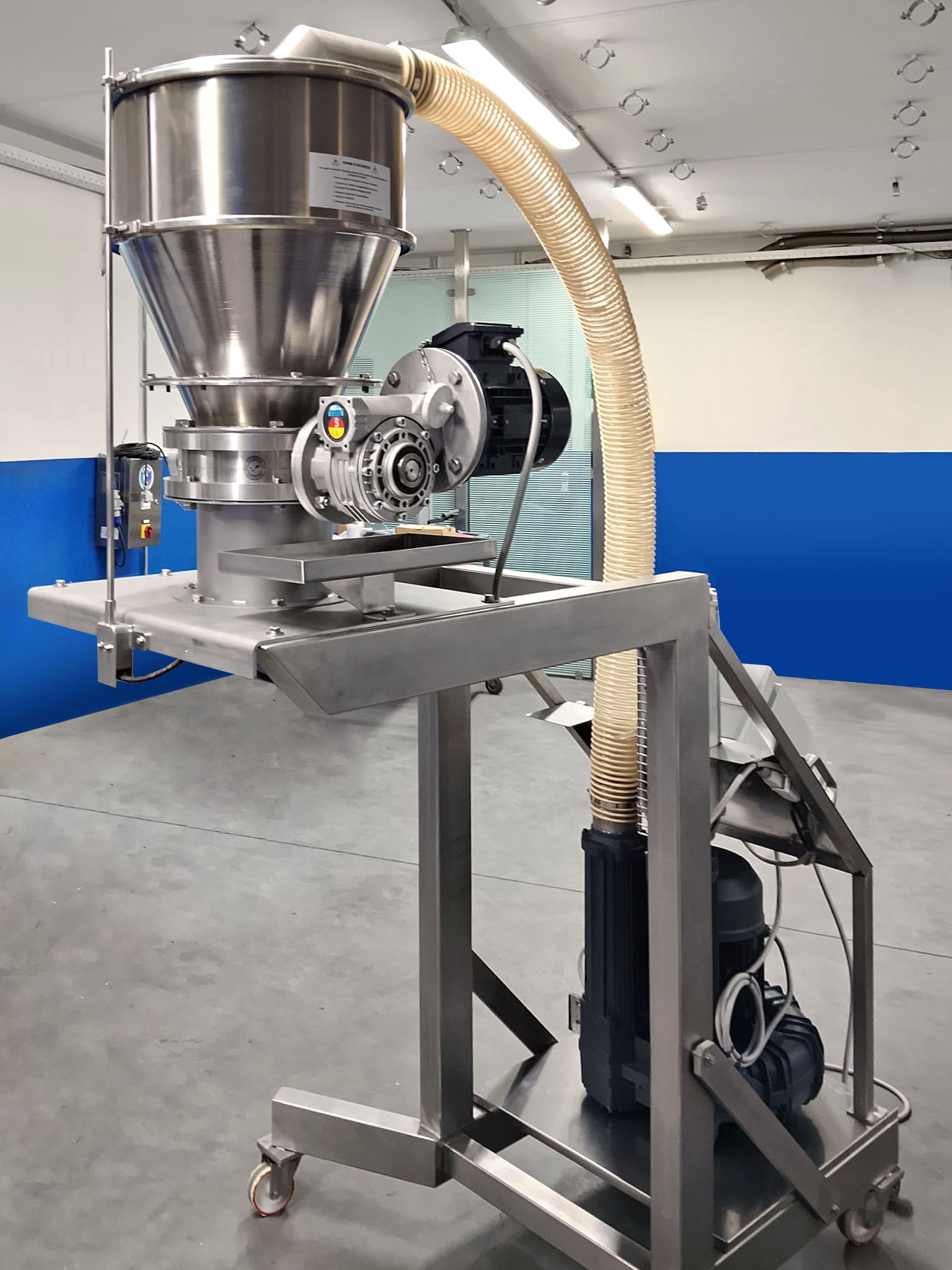

  • XVF

  • XVF

  • XVF

DOWNLOAD ALLEGATI
CARATTERISTICHE COSTRUTTIVE

Continua a leggere

CVF

Scritto da Superuser il . Pubblicato in Trasportatori.

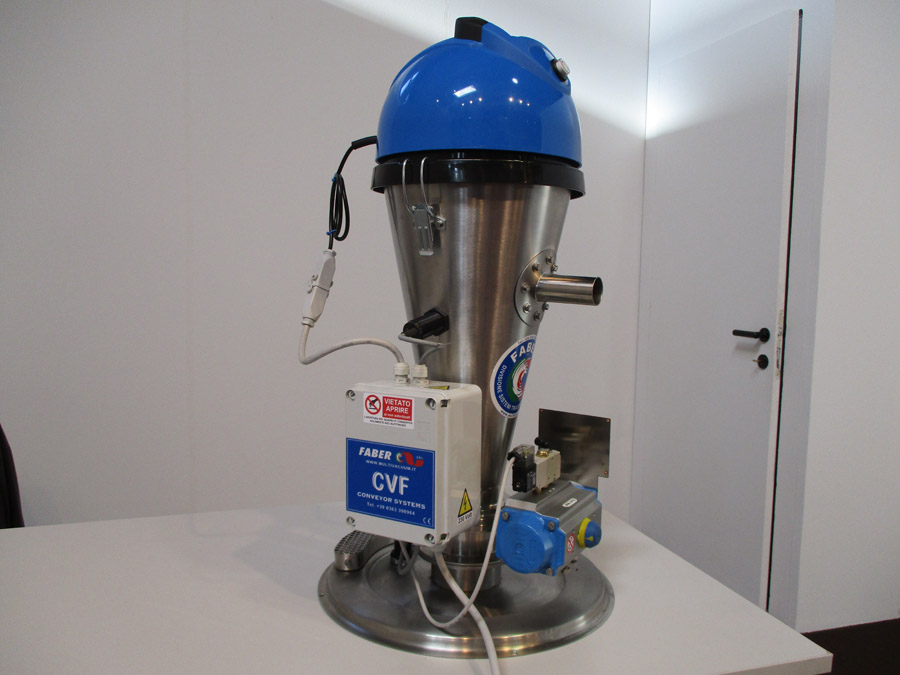

CVF

Convogliatore pneumatico
in depressione

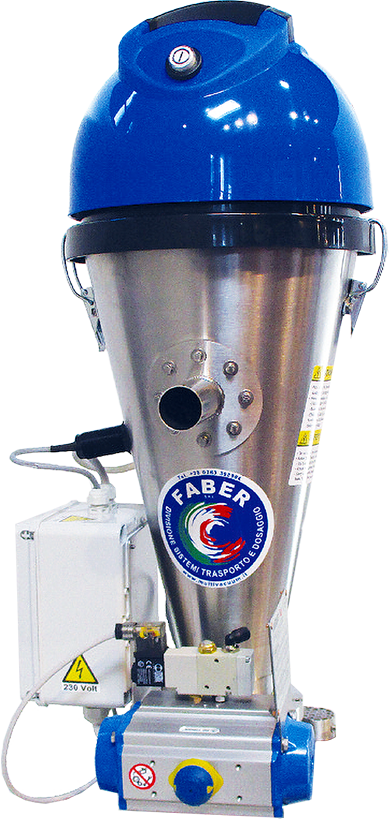

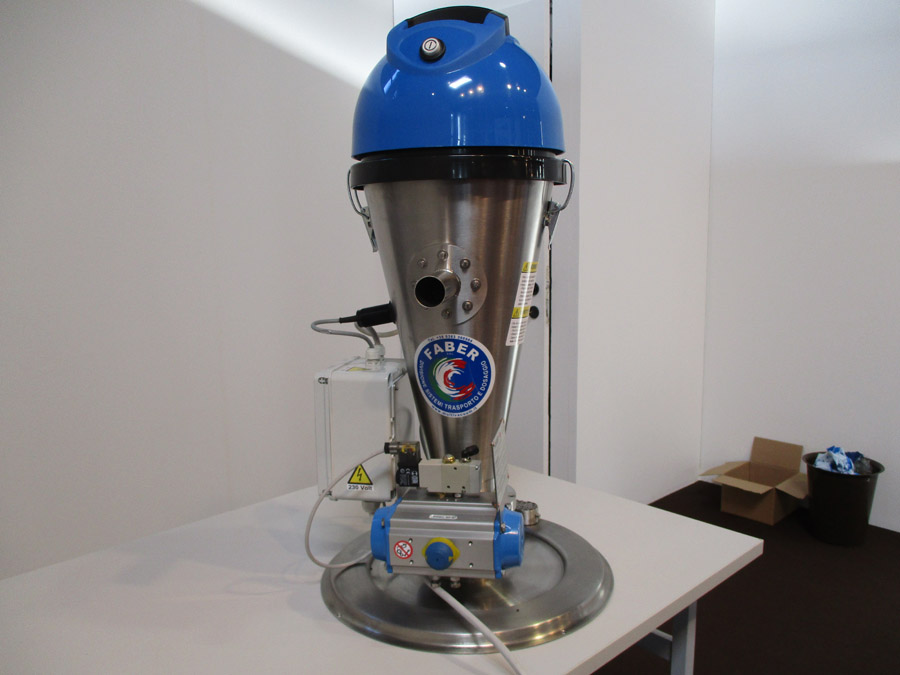

Il convogliatore pneumatico in depressione CVF è usato dove è richiesto un trasporto di piccoli volumi e ingombri ridotti, particolarmente nell’industria farmaceutica e cosmetica per trasferire polveri da contenitori e bin nelle macchine confezionatrici e comprimitrici.

Il convogliatore serie CVF nasce dalla richiesta del mercato di avere una trasporto di fascia economica per piccoli trasporti (es.: caffè tostato max 480Kg/h a 5m – caffè macinato max 400Kg/h a 5m) azionato da un motore installato nella parte superiore da 220V. FABER integra in questo servizio leggero le caratteristiche che la contraddistinguono per l’ intera gamma di convogliatori, elencate qui di seguito:
  • Valvola di scarico attuata: Non si ha più possibilità di fermo prodotto in questa con conseguente non ripartenza del ciclo di aspirazione e necessità di operazioni manuali;
  • Sensore di livello interno: Permette di autoregolare il tempo di carico in accordo al prodotto e distanza di trasporto;
  • Sensore di livello esterno (optional): integrato nel quadro, permette di automatizzare il convogliatore nel ciclo di produzione in accordo al livello di prodotto presente nella parte ricevente (parte ricevente es.: tramoggia mulino, tramoggia confezionatrice, etc...);
  • Costruito in Acciaio INOX 304, spessore 12/10 decimi;
  • Basamento con flangia di connessione D.490mm Sp.1.5;
  • Versione mod.: CVF5 1.3 E 100 per granuli;
  • Versione mod.: CVF5 T 1.3 E 100 per polveri (aspirazione prodotto tangenziale e pulizia filtro).
Il convogliatore viene fornito completo di tubo flessibile di aspirazione (5m) e lancia. Per la messa in moto è necessaria la sola connessine alla rete elettrica 220V senza alcun segnale esterno (se previsto il sensore).

  • CVF

  • CVF

DOWNLOAD ALLEGATI
CARATTERISTICHE COSTRUTTIVE
ESPLOSI PARTI DI RICAMBIO

CARATTERISTICHE COSTRUTTIVE CVF

Portata oraria MAXGrandezza prodotto MAXTagliaCapacitàPompa Valvola Quadro Filtro Ingresso Sensore (optional)
400 KG/H
solo caffe in grani
 DN100
5 LT
Motore elettrico
DN100 CLAPET
Elettrico
a calza 1µm
Ø40
si

Continua a leggere

SVF

Scritto da Superuser il . Pubblicato in Trasportatori.

SVF
Trasporto in fase densa

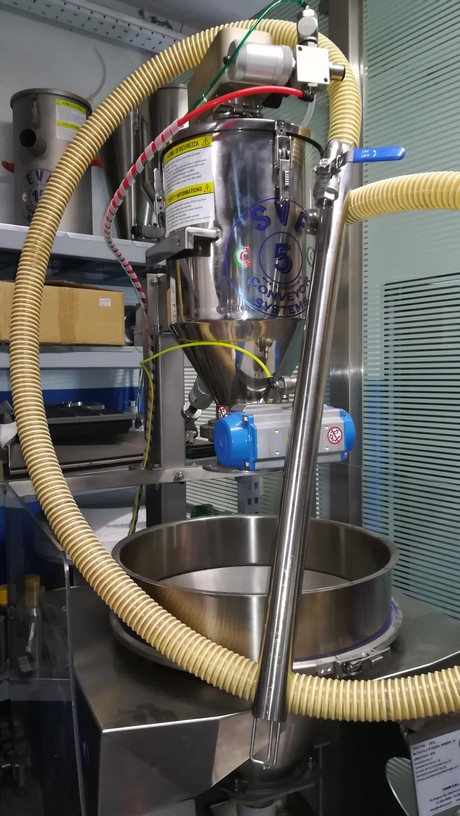

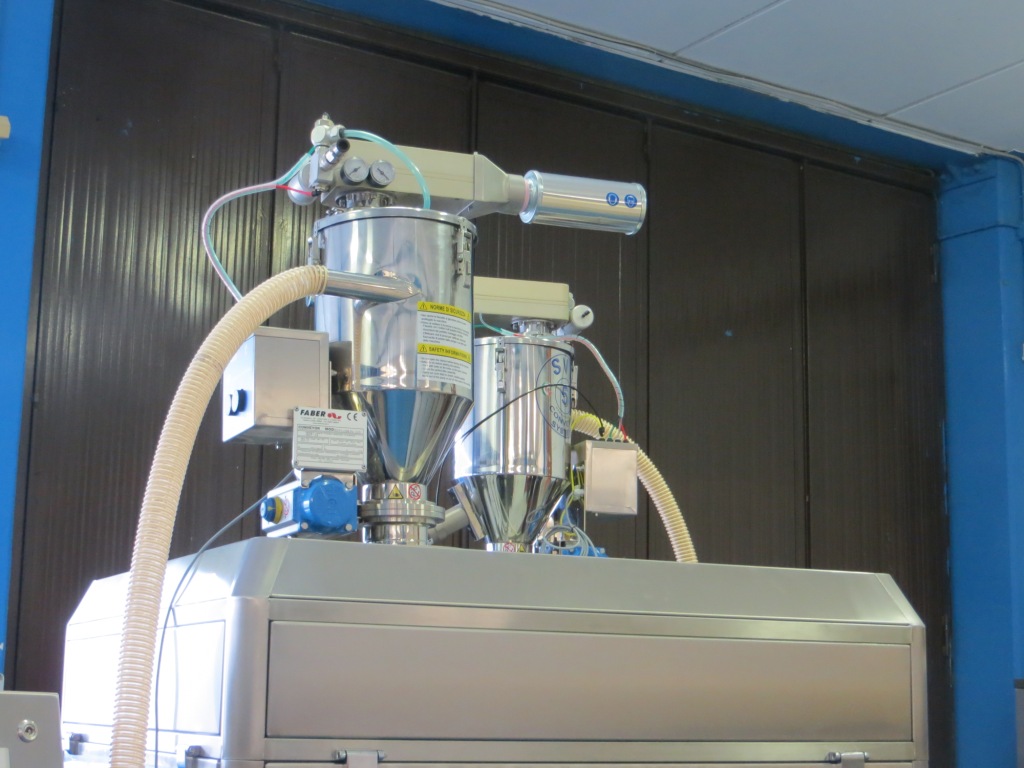

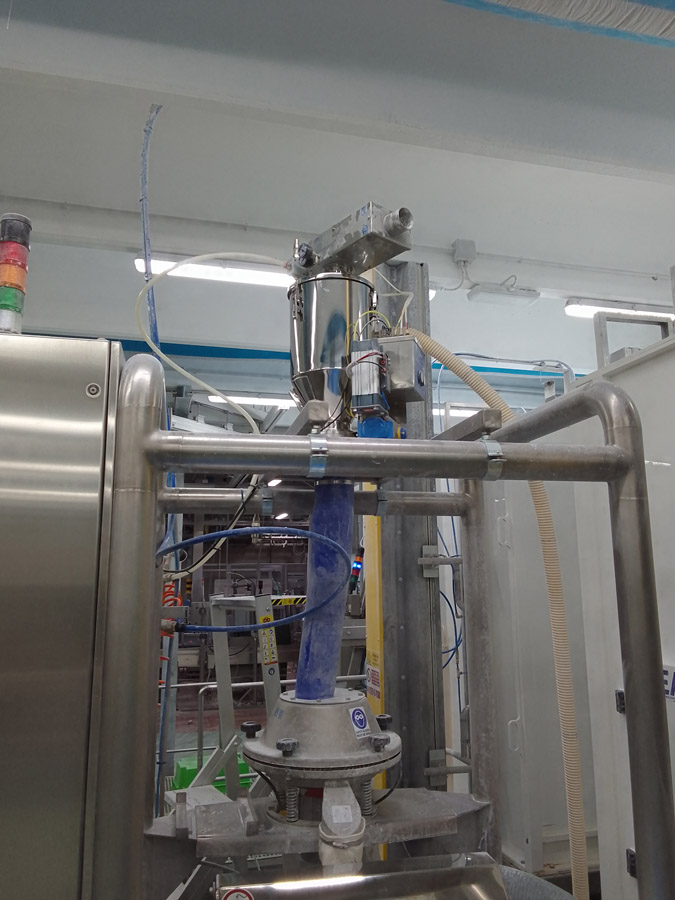

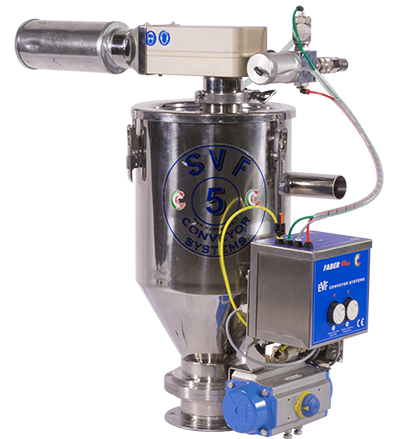

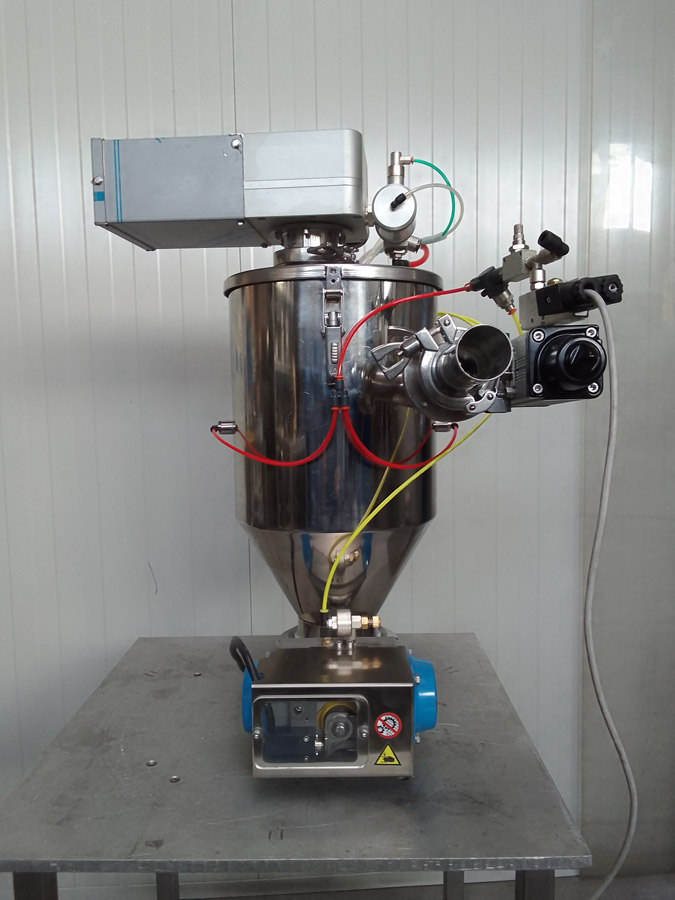

Convogliatore SVF

Il convogliatore con dimensioni ridotte SVF è usato dove è richiesto un trasporto di piccoli volumi, con ingombri ridotti e di pulizia estremamente veloce e facile.

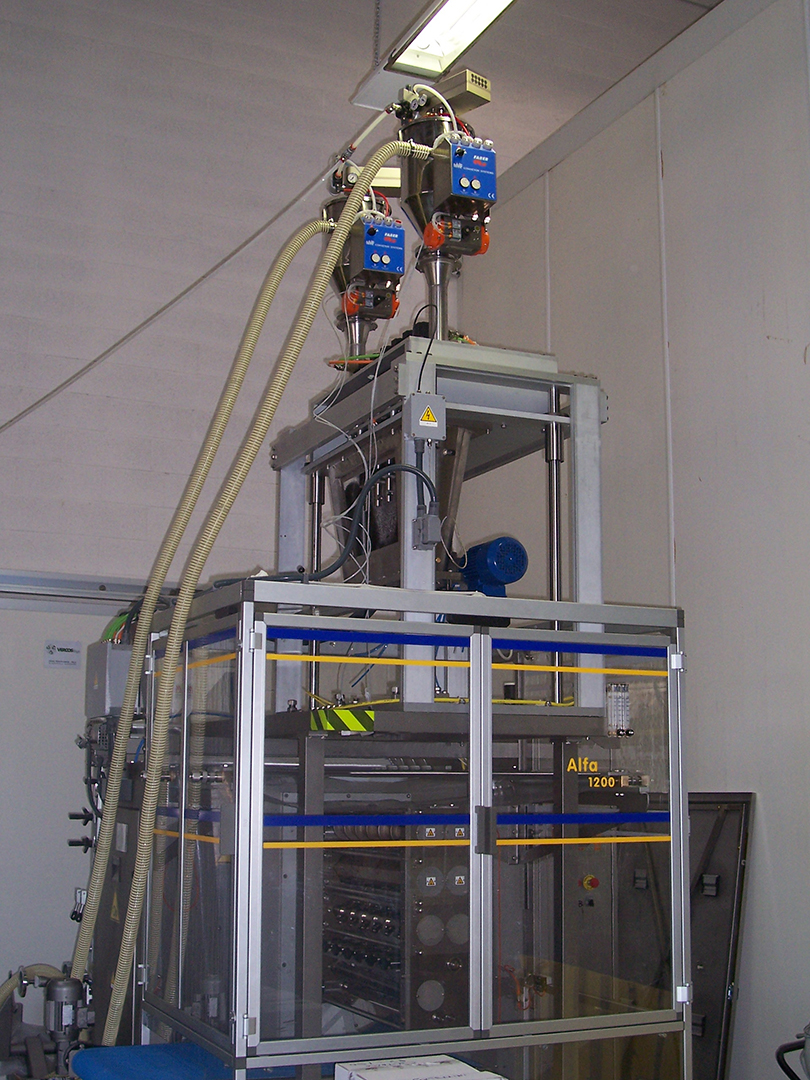

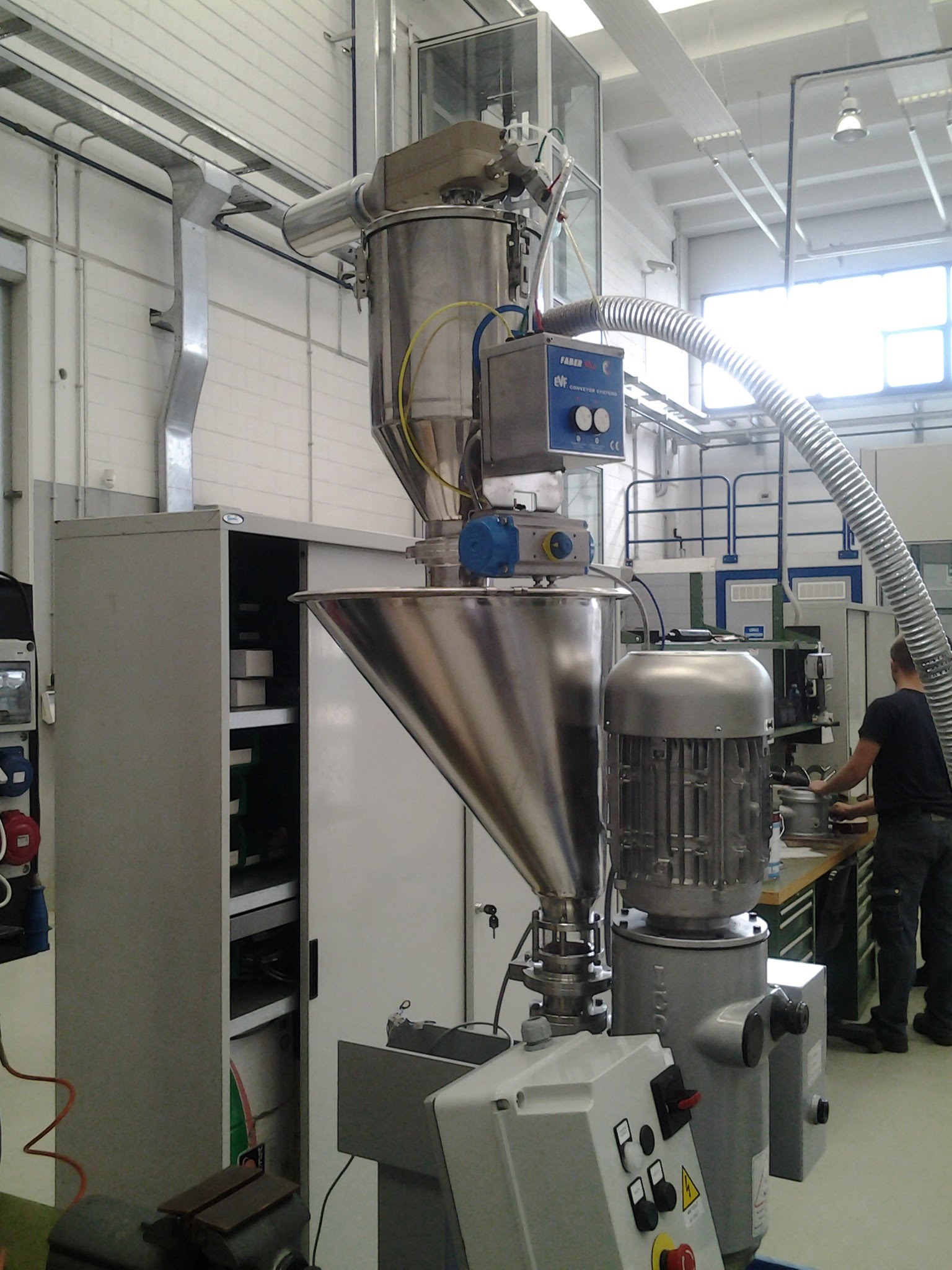

Principalmente applicato nell'industria farmaceutica e cosmetica per alimentare macchine confezionatrici e comprimitrici, ha trovato spazio anche nell'industria alimentare (caffè, zucchero, spezie, farina, ecc.) e plastica.
Le ridotte dimensioni e la costruzione a corpo unico in AISI316 permettono una facile installazione e agevoli operazioni di pulizia e manutenzione ordinaria.

I volumi di carico di 5 o 10 litri, l'utilizzo di pompe venturi o elettrica, permettono all'SVF di avere una flessibilità di dimensionamento per trasporti fino a 300 kg/h e distanze comprese in 30 metri.

Rispetto ai nastri trasportatori, facchini e tazze elevatrici, i vantaggi che l'SVF garantisce sono:
  • facile smontaggio durante le fasi di pulizia (effettuabile ad un solo operatore senza ausilio di attrezzi meccanici)
  • riduzione dei tempi di fermo impianto per la pulizia e sanificazione
  • ingombri ridotti, in quanto il trasporto si sviluppa in verticale
  • facilità ed adattabilità di montaggio anche su impianti già esistenti
  • aumento della distanza e portata di trasporto senza dover cambiare o modificare parti della macchina ad eccezione della pompa
  • costi contenuti
  • nessuna alterazione organolettica del prodotto durante il trasporto
  • nessun inquinamento del prodotto durante il trasporto
  • nessuna perdita del prodotto durante il trasporto con risparmio effettivo giornaliero rispetto ai nastri trasportatori o sistemi analoghi

  • SVF

  • SVF

  • SVF

  • SVF

  • SVF

  • SVF

Video Dimostrativo

Visualizza SVF farina

DOWNLOAD ALLEGATI
CARATTERISTICHE COSTRUTTIVE
ESPLOSI PARTI DI RICAMBIO

CARATTERISTICHE COSTRUTTIVE SVF

Portata oraria MAXGrandezza prodotto MAXTagliaCapacitàPompa Valvola Quadro Filtro Ingresso Sensore (optional)
500 kg/h
Ø3 mm
DN100
5 LT
10 LT
Pneumatica
Elettrica
DN100 FARFALLA
Scatola derivazione JB
Pneumatico PNL
Elettropneumatico EP
1µm poliestere
10µm inox
Ø40
si

Continua a leggere

Big Bag

Scritto da Superuser il . Pubblicato in Trasportatori.

BIG BAG

BIG BAG

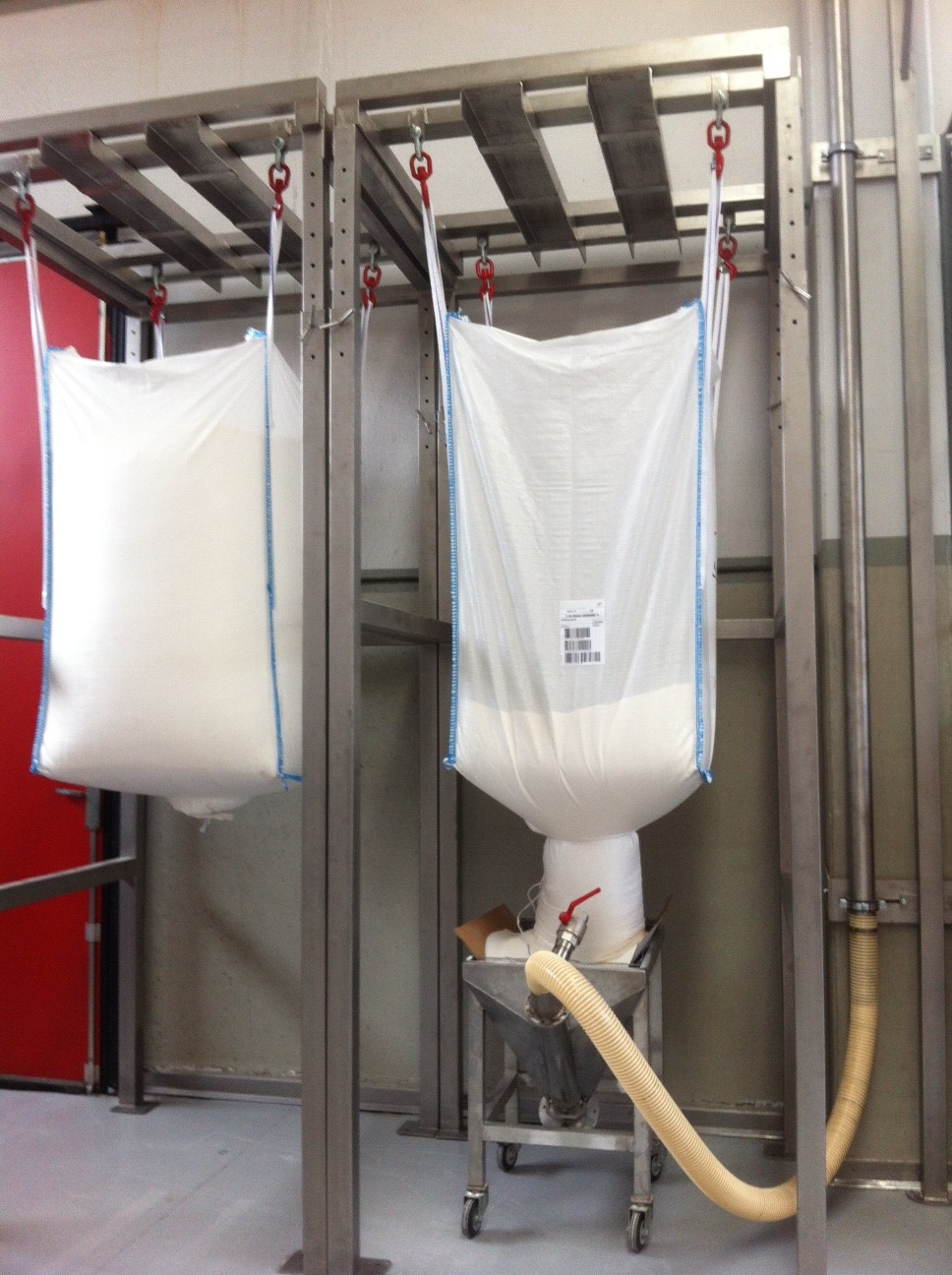

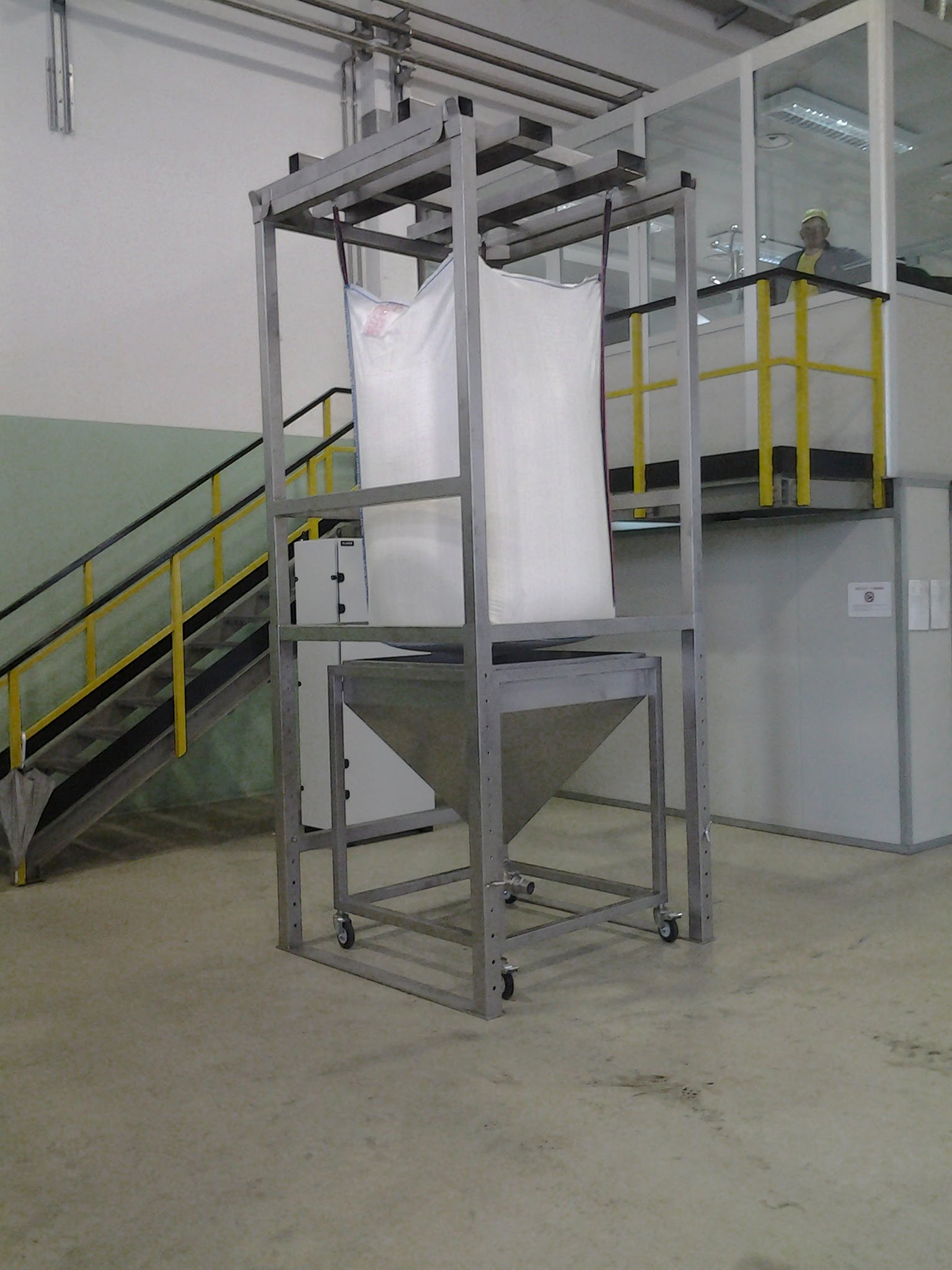

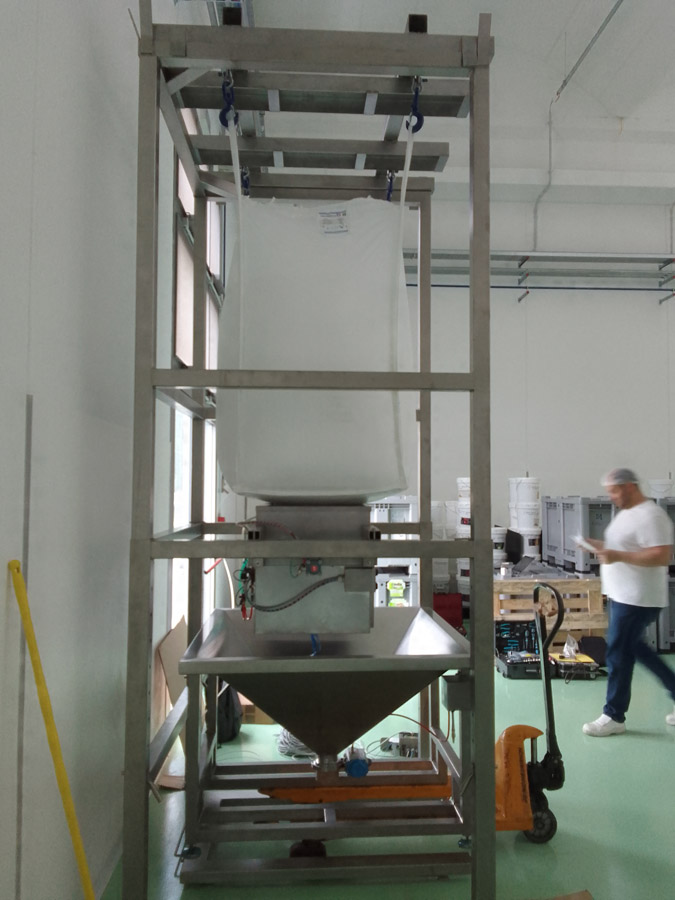

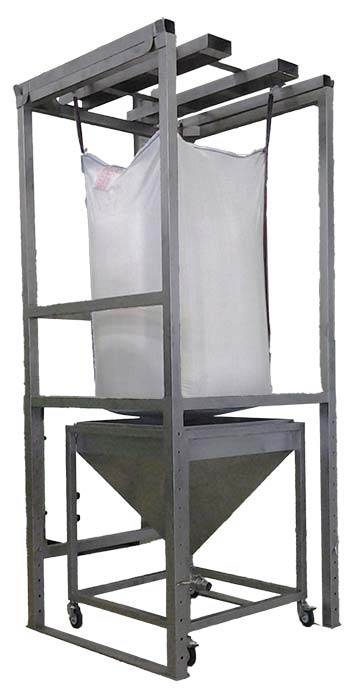

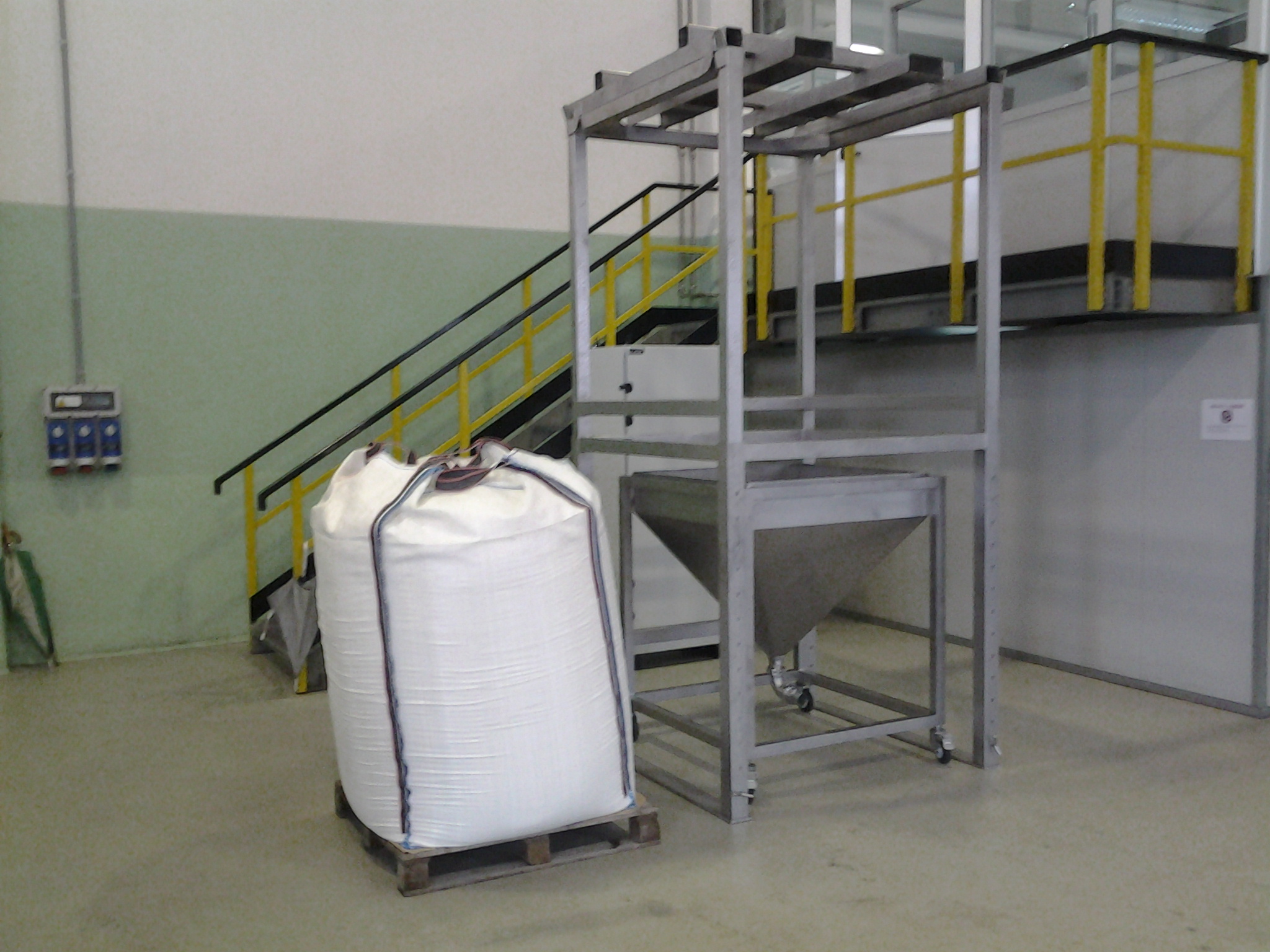

Struttura di sostegno svuota big bag in configurazione con tramoggia Da posizionare sotto lo svuota sacchi

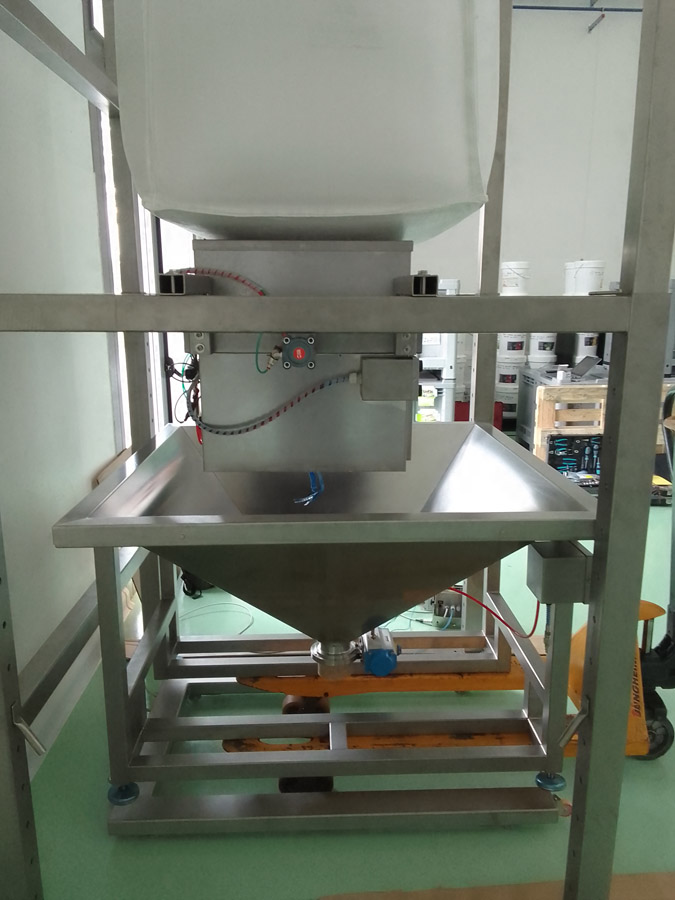

Tramoggia realizzata completamente in acciaio inox Aisi 304 con sistema di fluidificazione sul punto di presa prodotto Completa di coperchio costituito da due parti aventi foro centrale atto al passaggio della bocca di scarico del saccone.

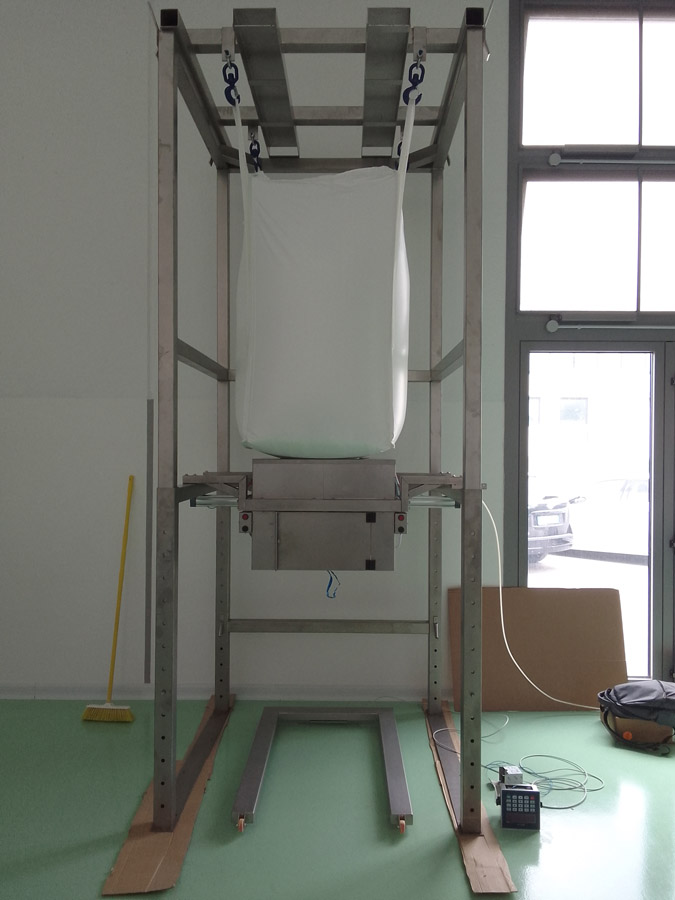

Struttura svuota sacchi completa
Realizzata completamente in acciaio inox

  • Dimensioni 1500mm x 1500mm H max 4200mm;
  • Nr. 4 piedi di fissaggio;
  • Possibilità di regolazione manuale in altezza, tramite gambe telescopiche, in accordo all’altezza del saccone utilizzato;
  • Croci di sostegno complete di aggancio sacco e relativo sistema di fermo per asole sacco più predisposizione per forche muletto

  • BIG BAG

  • BIG BAG

  • BIG BAG

  • BIG BAG

  • BIG BAG

  • BIG BAG

DOWNLOAD ALLEGATI
CARATTERISTICHE COSTRUTTIVE

Continua a leggere

Sollevatore

Scritto da Superuser il . Pubblicato in Trasportatori.

SOLLEVATORE

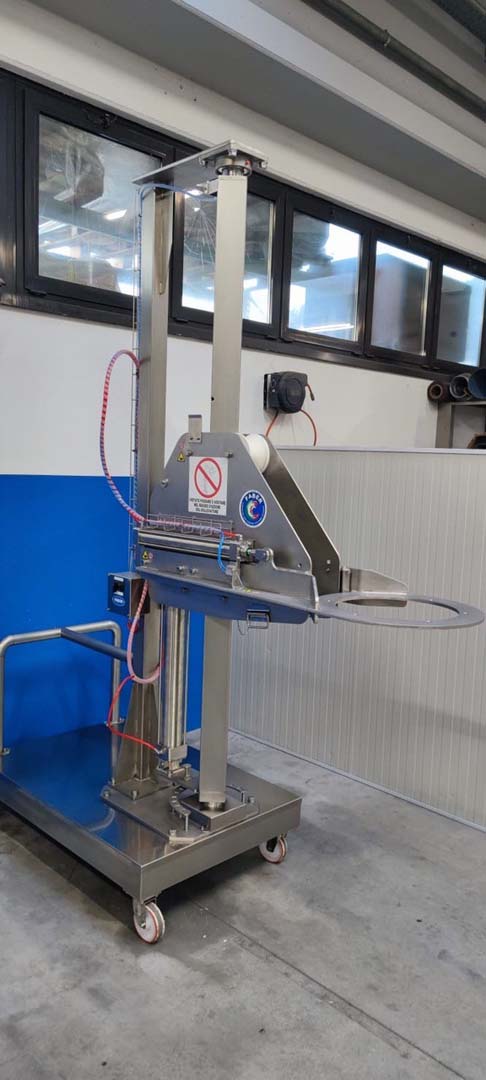

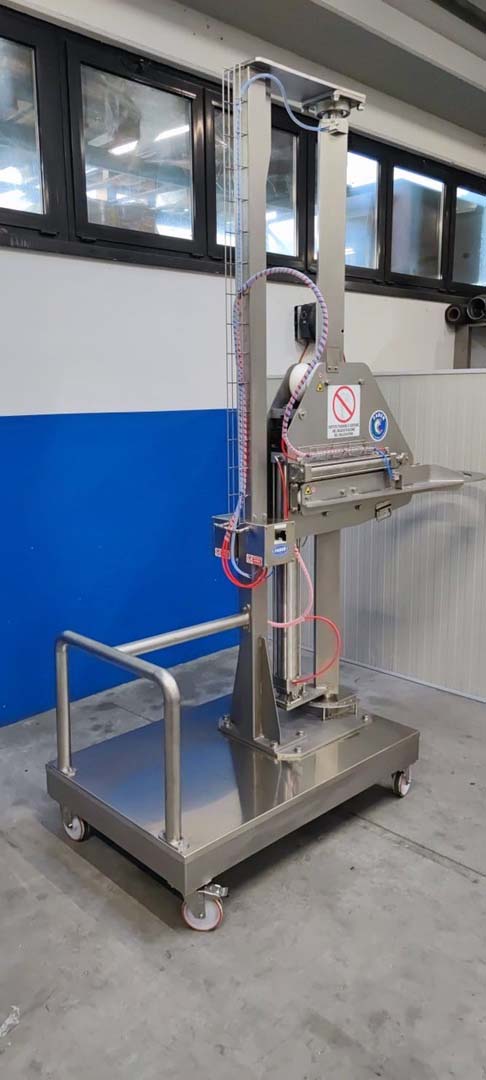

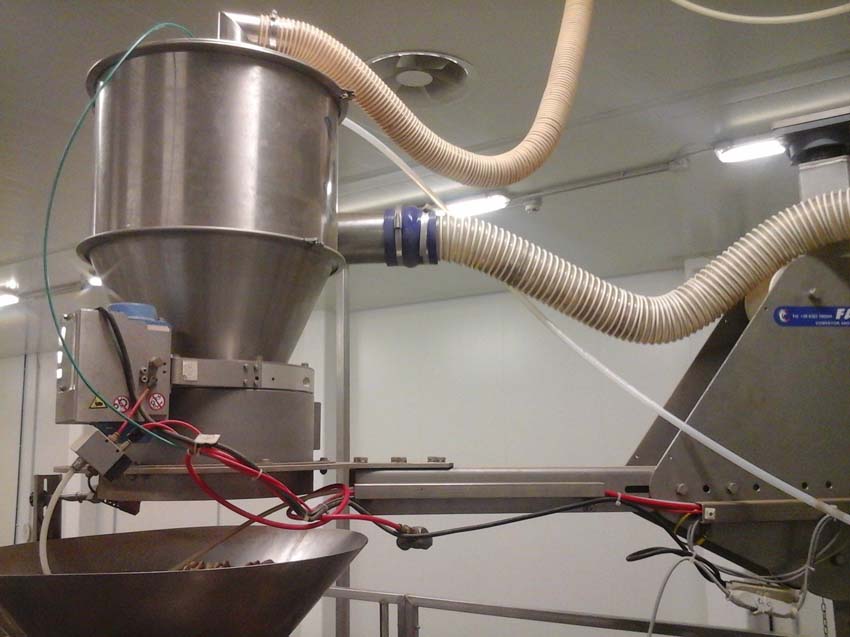

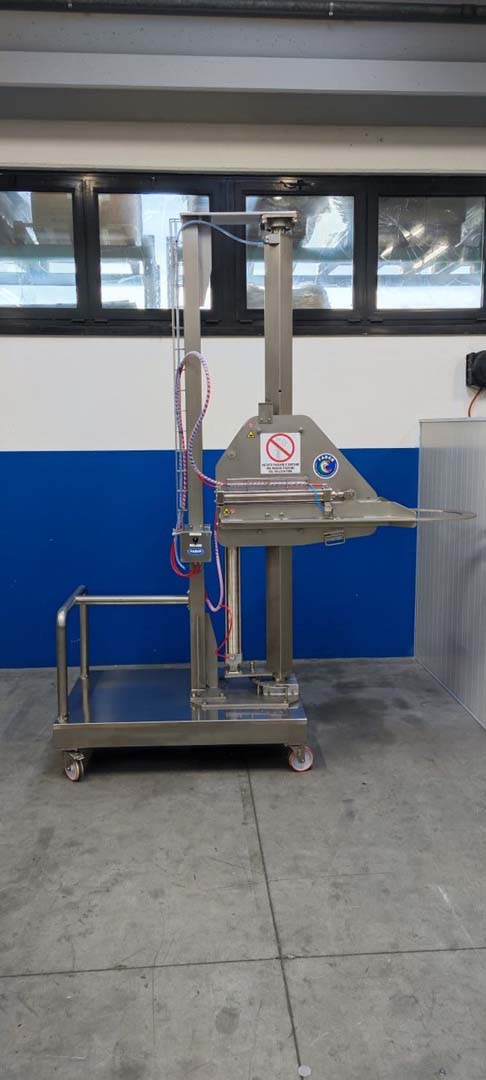

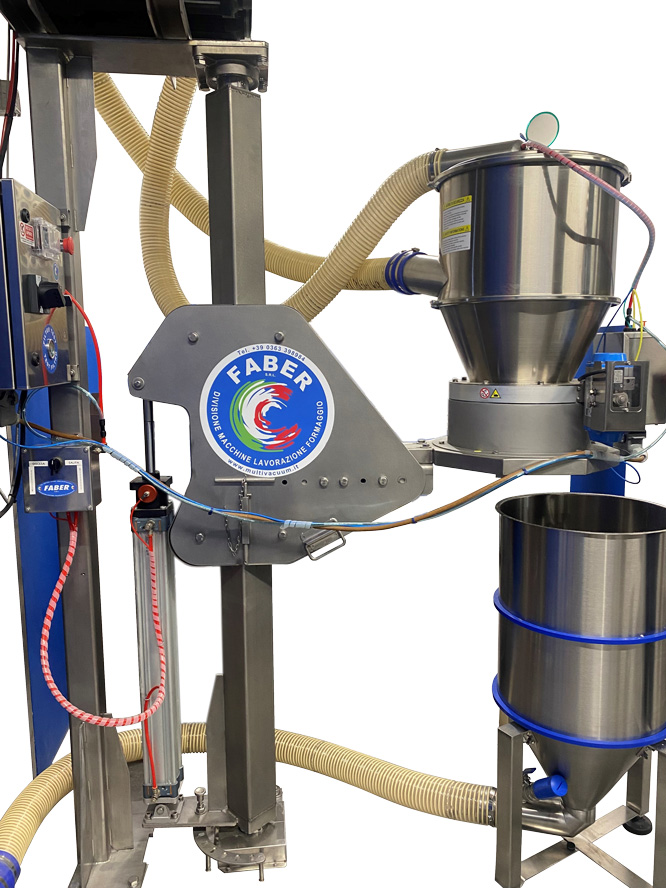

SOLLEVATORE PNEUMATICO PER CONVOGLIATORE

Meccanismo autoportante atto a sollevare e posizionare sopra il punto di scarico il convogliatore.
Il meccanismo è ad azionamento pneumatico completo di sicurezze che in caso di mancata alimentazione, ed ogni volta che viene fermata la salita/discesa, blocca immediatamente il palo nella posizione attuale sulla verticale.
L’operatore, tramite una rotazione manuale, sposta il meccanismo a bandiera fino al raggiungimento della posizione corretta sopra il punto di scarico.
Il sollevatore è costruito completamente in acciaio INOX ed è dotato di quadro pneumatico con selettore di discesa / salita.

I nostri sollevatori

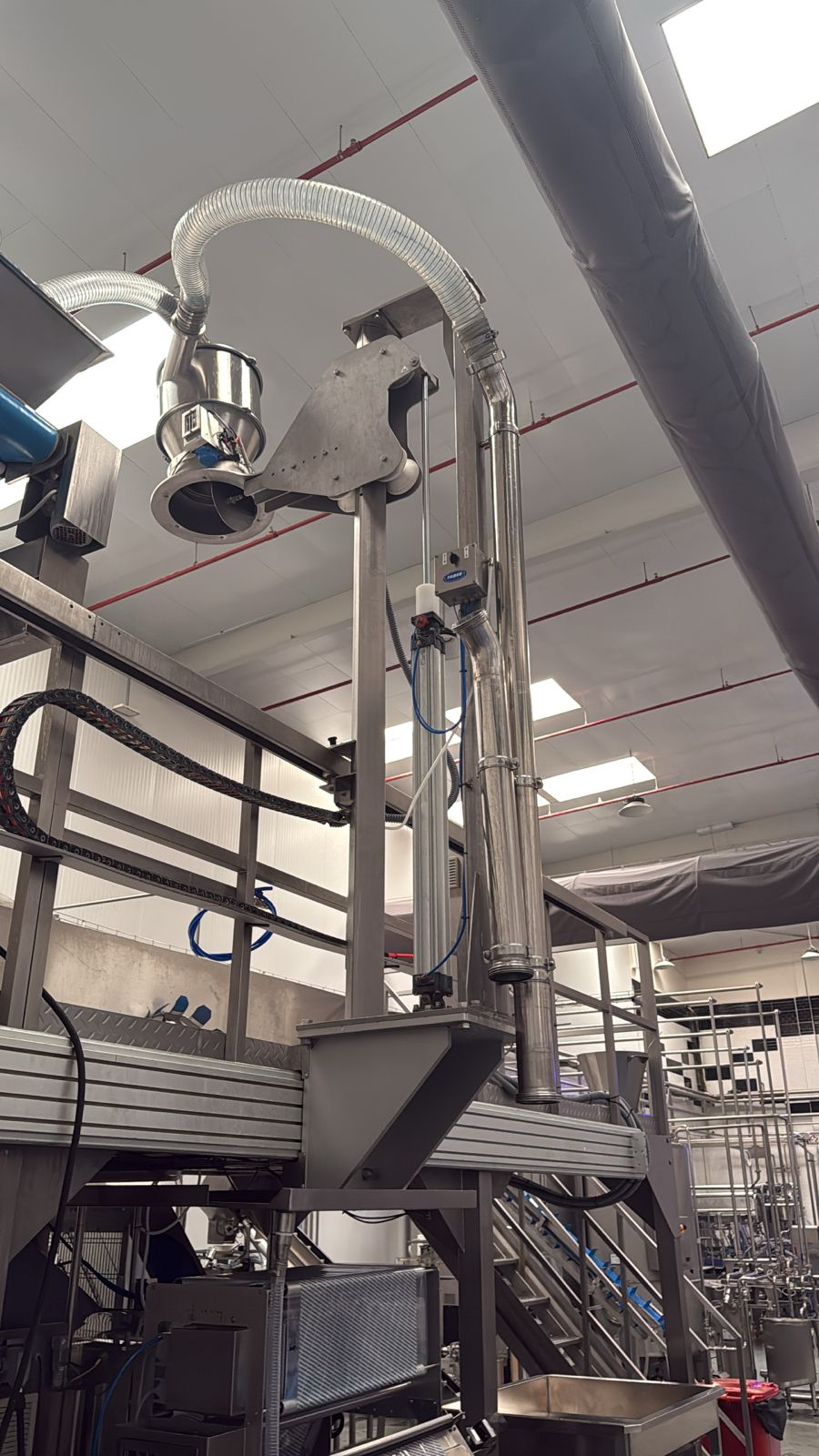

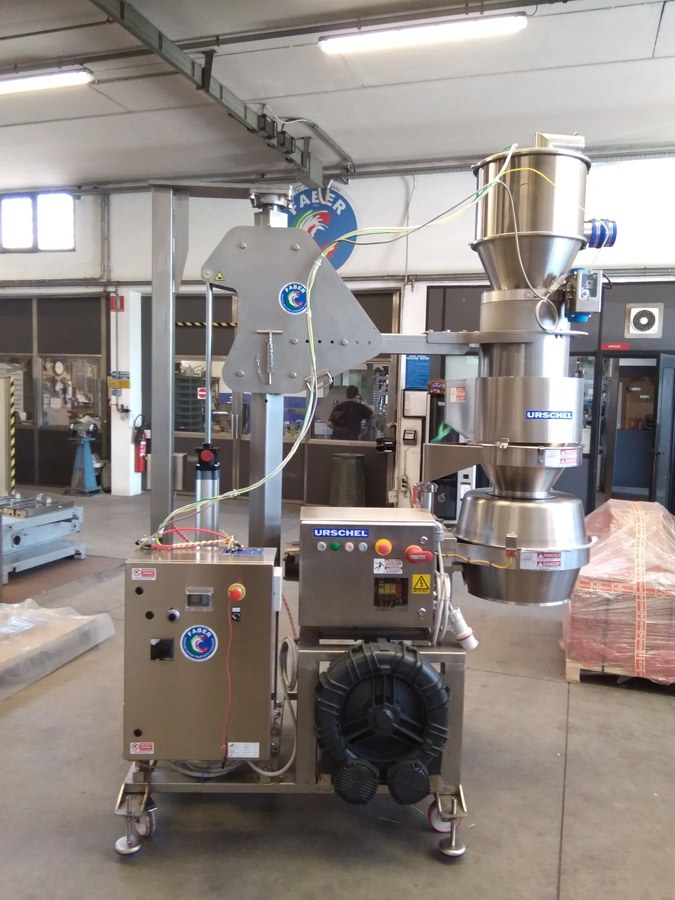

  • PVF + SOL + URSCHELL

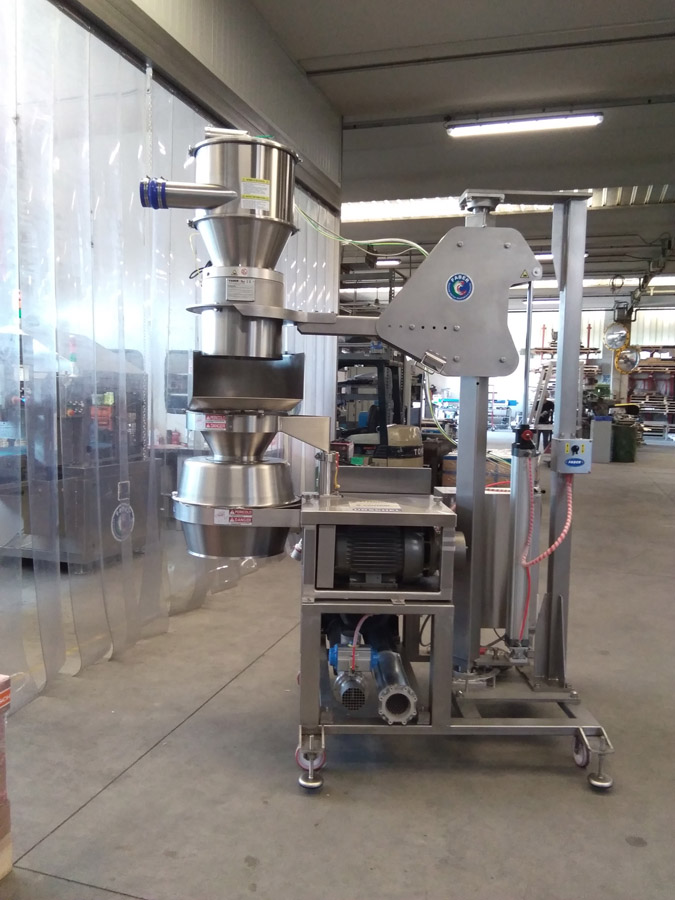

  • TRAS + PVF + SOLLEVATORE + URSCHELL

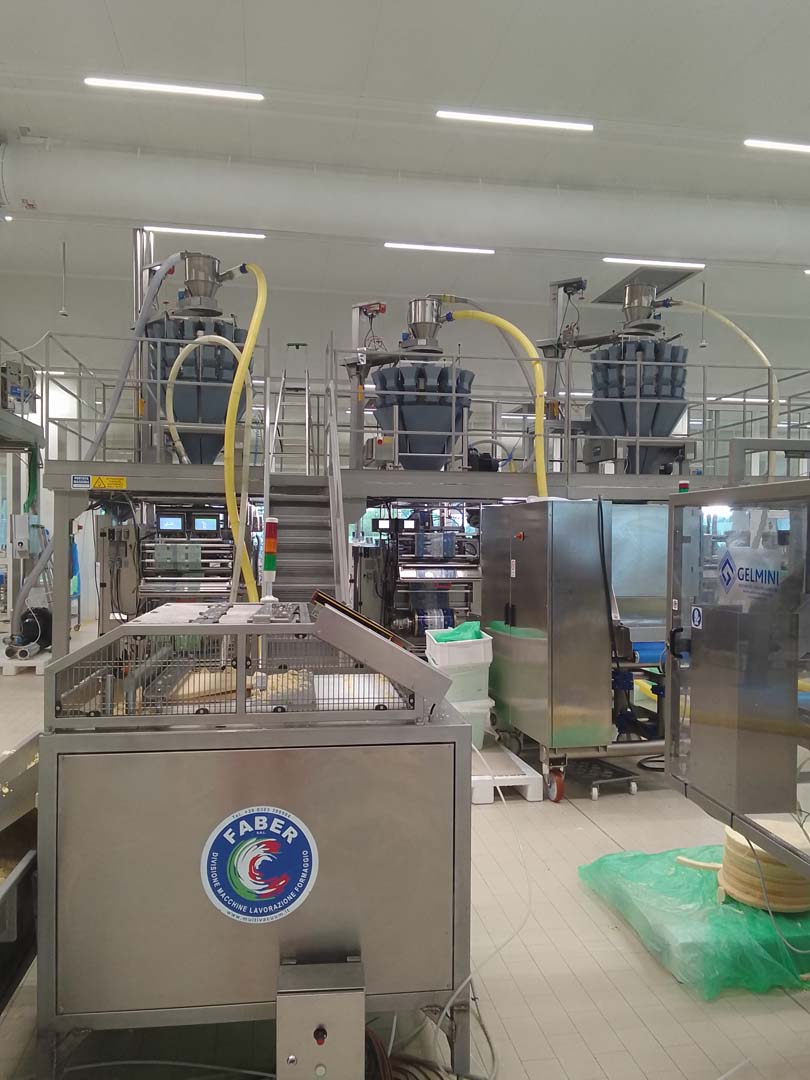

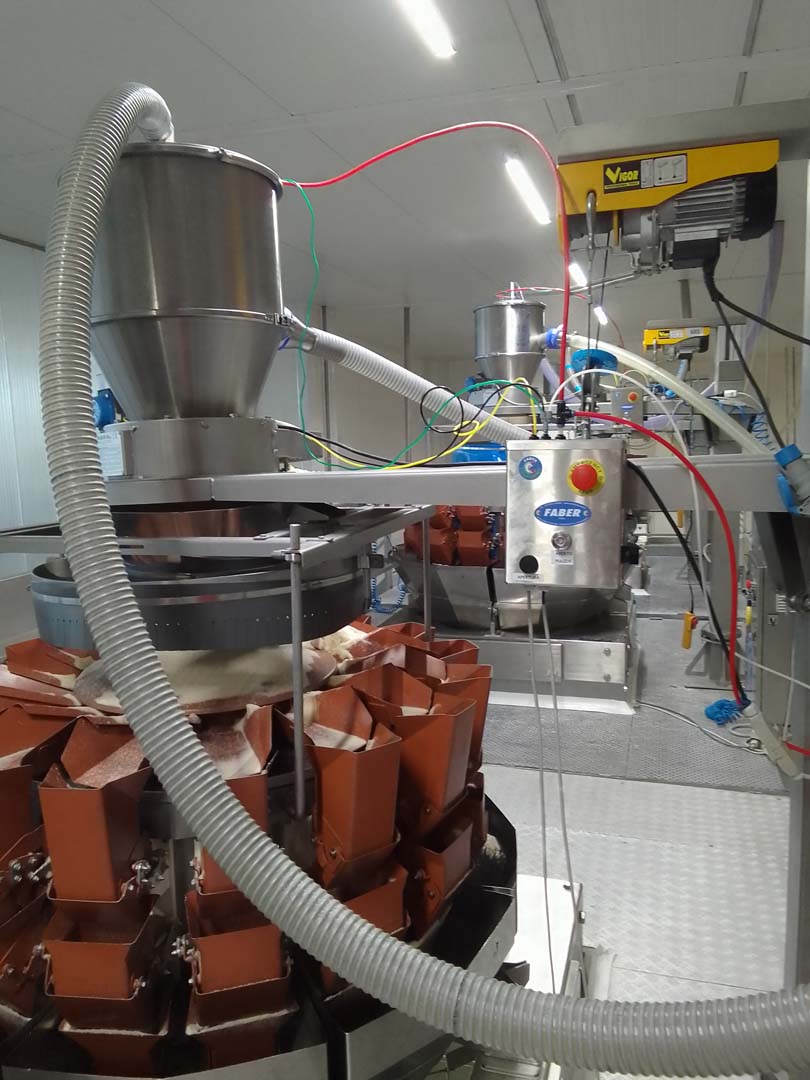

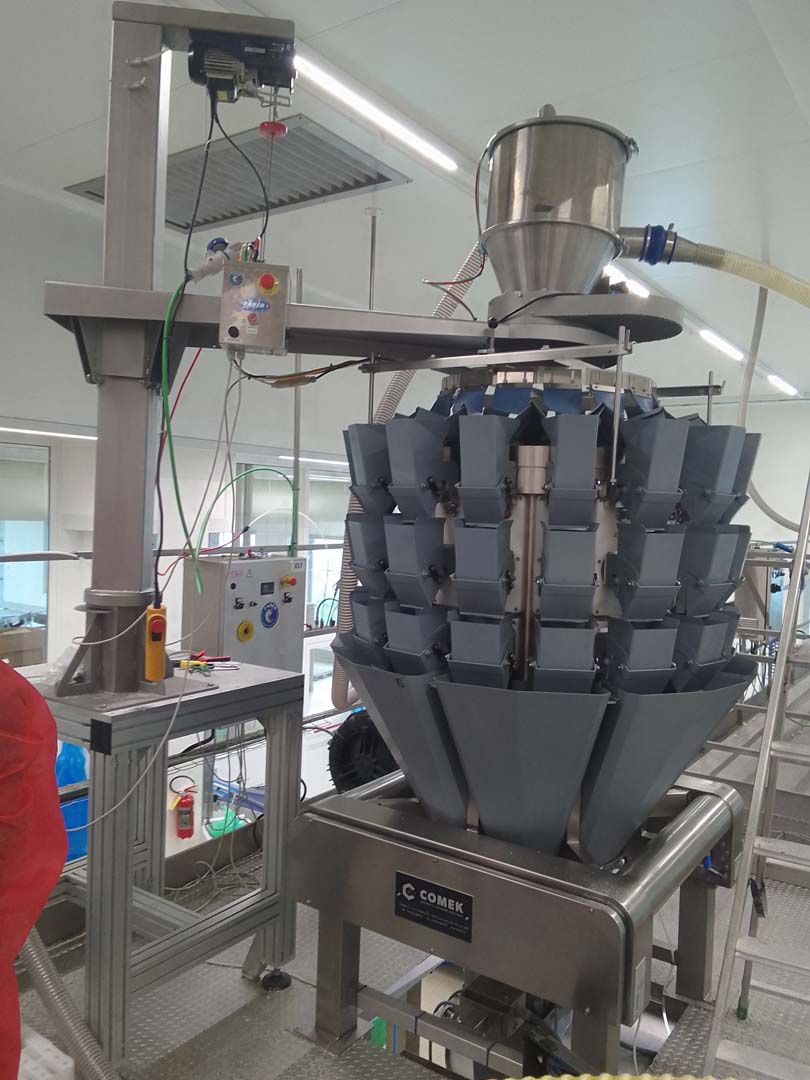

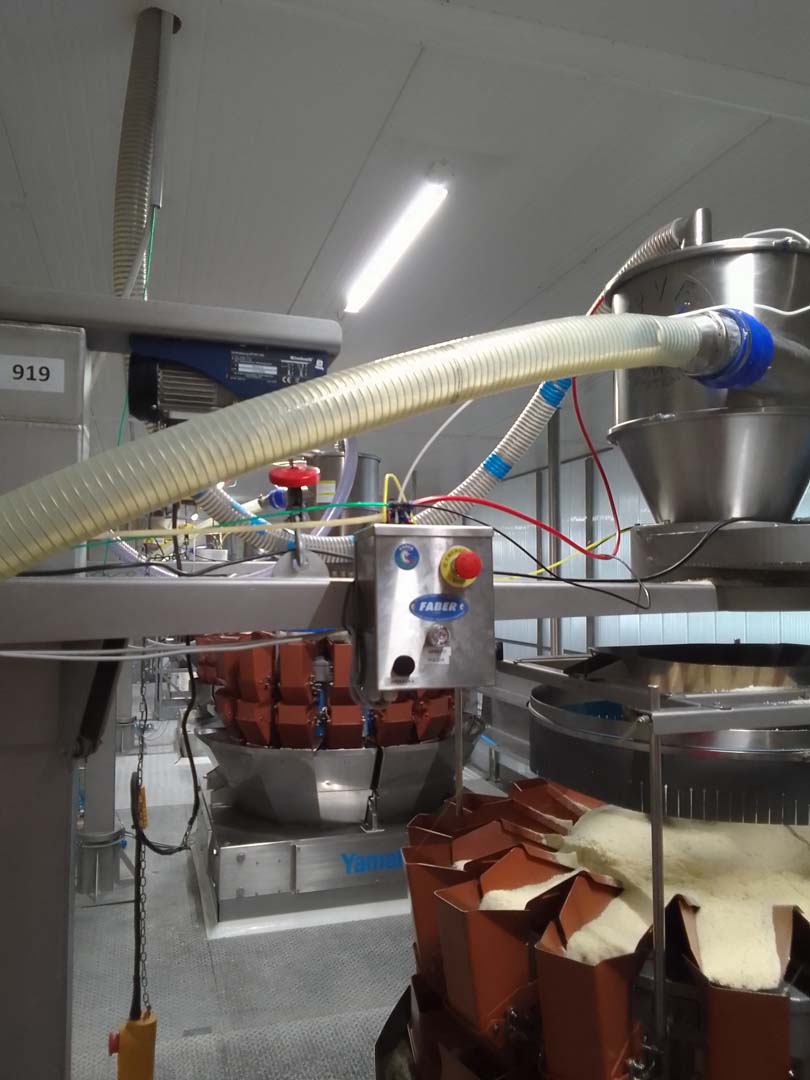

  • FORMAGGIO PVF SOLLEVATORE

  • FORMAGGIO PVF SOLLEVATORE

  • FORMAGGIO PVF SOLLEVATORE

  • FORMAGGIO PVF SOLLEVATORE

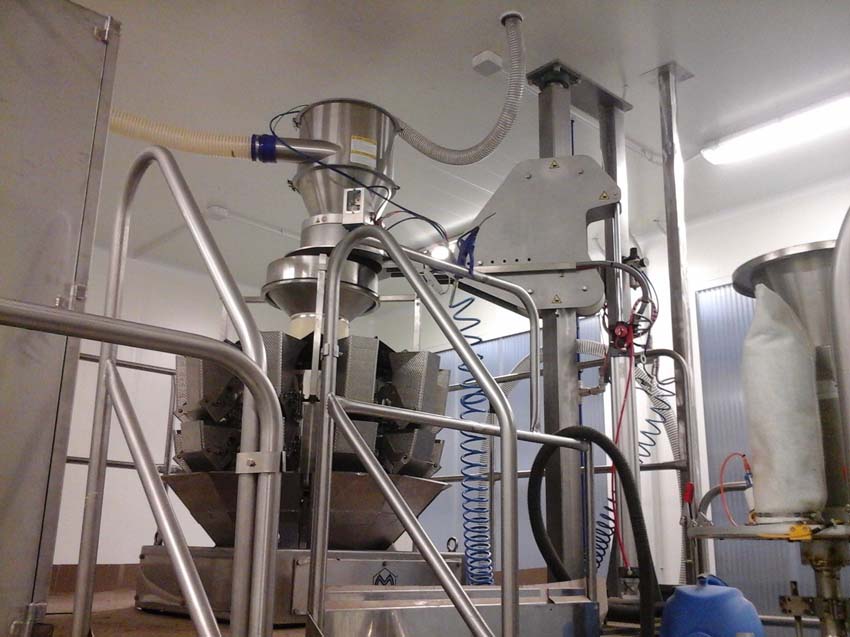

  • Sollevatore

  • Sollevatore

  • Sollevatore

  • Sollevatore

  • Sollevatore

  • Sollevatore

Video Dimostrativo
DOWNLOAD ALLEGATI
CARATTERISTICHE COSTRUTTIVE

Continua a leggere
